Civen Metal Material (Shanghai) Co., Ltd. on yksi johtavista anti-hapetuskäsitellyn kuparifolion valmistajista ja toimittajista Kiinassa. Tervetuloa ostamaan tehtaaltamme irtotavarana kestävää anti-hapetuksenestokäsiteltyä ra-kuparifoliota, joka on valmistettu Kiinassa. Jos sinulla on kysyttävää yhteistyöstä, lähetä meille sähköpostia.

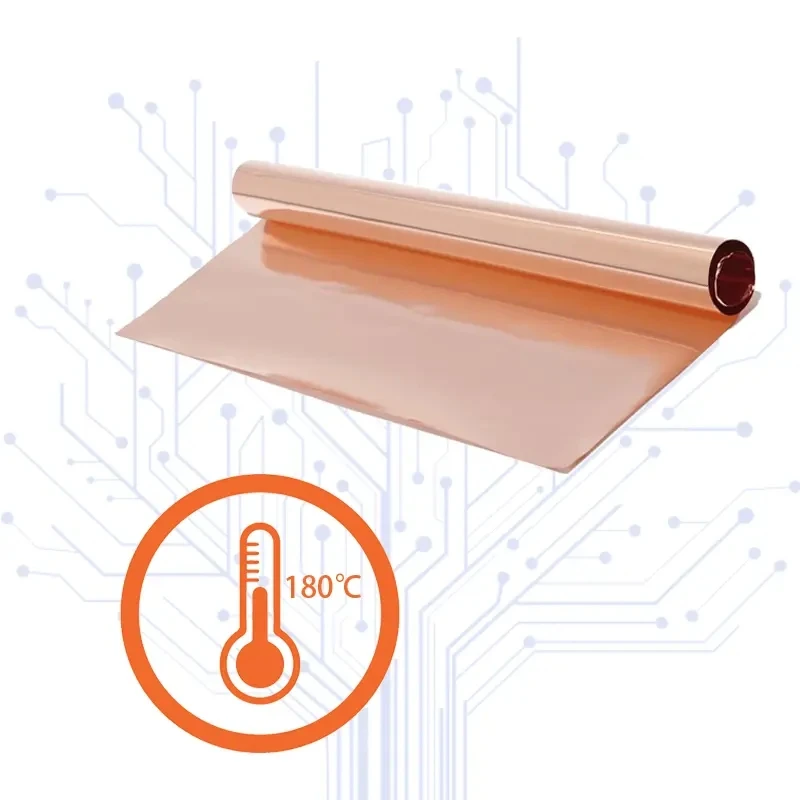

Anti-Oksidaatiokäsitelty RA (valssattu-hehkutettu) kuparifolio on erittäin-puhtausmetallisubstraatti, joka on suunniteltu dynaamisia taipuisia piirejä ja korkean lämpötilan{3}}laminointia varten. CIVEN Metal levittää patentoidun epäorgaanisen passivointikerroksen suoraan puhdistetulle kuparipinnalle välittömästi viimeisen kylmävalssauksen ja lämpökäsittelyn jälkeen. Tämä ultra-ohut (alle 15 nm) sulkukalvo estää kuprooksidin muodostumisen monijaksoisen puristuksen ja{10}}korkean lämpötilan varastoinnin aikana muuttamatta sähkönjohtavuutta tai kemiallista syövytyskinetiikkaa.
Keskeinen materiaali
Pohjamateriaali:Cu-ETP (Electrolytic Tough Pitch) or Cu-DHP copper with a purity >= 99.90%.
Mikrorakenne:Täysin uudelleenkiteytetty tasaakselinen raerakenne, joka on suunnattu vierintäsuuntaa pitkin väsymiskestävyyden varmistamiseksi syklisessä taivutuksessa.
Pintakäsittely:Passivoitu kromi{0}}sinkki tai orgaaninen-epäorgaaninen hybridisulkupinnoite (<= 15nm).
Alustan yhteensopivuus:Suora laminointi polyimidi- (PI), polyeteenitereftalaatilla (PET) ja nestekidepolymeerikalvoilla (LCP) käyttämällä akryyli-, epoksi- tai modifioituja silikoniliimoja.
Suorituskykyominaisuudet
Terminen hapettumisenkestävyys: Kestää 180 astetta 120 minuuttia ilmakehän olosuhteissa ilman värimuutoksia, hilseilyä tai kosketusvastuksen kasvua.
Dynaaminen taivutuskestävyys: Kestää yli 150 000 MIT-taittosykliä 0,8 mm:n taivutussäteellä ennen väsymismurtumista.
Kuorinnan lujuus Vakaus: Maintains initial peel strength >= 0.8 N/mm tavallisilla PI-kalvoilla 72 tunnin jälkeen 85 asteen lämpötilassa ja 85 % suhteellisessa kosteudessa ennen syövytystä.
Etsaus yhtenäisyys: Hallittu raerajajakauma varmistaa puhtaat, alleleikatut{0}}viivareunojen määrittelyt aina 20um viiva/tila (L/S) geometrioihin asti käyttämällä alkalista kuparikloridia tai rautakloridia.
Sähkönjohtavuus: Sähköinen bulkkiresistiivisyys alle 1,724 x 10^-8 ohm*m (100 % IACS) 20 asteessa.
Tekniset tiedot
|
Parametri |
Specification Range |
Testimenetelmä / standardi |
|
Nimellinen paksuus |
9um, 12um, 18um, 25um, 35um |
IPC-TM-650 2.2.18 |
|
Paksuustoleranssi |
+/- 5 % verkon leveydeltä |
Mikrometri/beeta{0}}sädemittari |
|
Vetolujuus |
300–450 MPa (lämpötila-riippuvainen) |
IPC-TM-650 2.4.18.1 |
|
Break-venymä |
15 % - 35 % |
IPC-TM-650 2.4.18.1 |
|
Pinnan karheus (Rz) |
Mattapuoli: 0,8–1,5 um / kiiltävä puoli:<= 0.5 um |
ISO 4287 / JIS B0601 |
|
Kuoriutumislujuus (PI:hen) |
>= 0.8 N/mm (vastaanotettu-) |
IPC-TM-650 2.4.8 |
|
Hapettumiskestävyys |
Ei visuaalista värjäytymistä 180 asteessa / 2 tuntia |
Konvektiouunin testi |
|
Vakiorullan leveys |
100mm - 620mm (halkaistavissa spesifikaatioiden mukaan) |
Mekaaninen raon toleranssi +/- 0.2 mm |
Valmistus ja laadunvalvonta
Laadunhallinta: Valmistettu ISO 9001:2015- ja IATF 16949 -sertifioitujen laatujärjestelmien mukaisesti.
Kylmävalssaus: Monivaiheiset Z-jyrsintäputket vähentävät korkean-puhtauskuparikatodit kohdemittaan ohjatulla mittojen pienenemisellä kulkua kohti.
Hallittu ilmakehän hehkutus: Jatkuva säikeen hehkutus vety-typpeä suojaavassa uunissa stressin lievittämiseksi ja raekoon hallitsemiseksi.
Pintapassivointi: Sisäinen sähkökemiallinen tai kemiallinen käsittely, joka muodostaa yhtenäisen hapettumisenestomolekyylikerroksen.
Leikkaus ja reunojen leikkaus: Tarkka pyörivä leikkausleikkaus, joka poistaa purseet ja reunan aaltoilun.
Tarkastuspöytäkirjat:
Neulanreiän tunnistus: Jatkuva optinen skannaus koko pääkelan pituudelta.
Mekaaninen testaus: Veto- ja venymätarkastus jokaisen päätelan ulko- ja sisäkierroksilla.
Jäljitettävyys: Laser-etsatut erätunnukset jokaisessa päätelassa, joka on linkitetty raaka-aineen Mill Test Certificate (MTC) -sertifikaattiin.
Sovellukset
Joustavat painetut piirilevyt (FPC): Älypuhelimen saranat, kameramoduulit ja taitettavat OLED-näytön liittimet.
Autojen anturivaljaat: -konepellin alla olevat vaihteiston ohjausyksiköt ja ohjauspyörän kellon jousipiirit.
5G-tietoliikennemoduulit: Korkeataajuiset{0}}antennisubstraatit, jotka vaativat minimoitua liitäntähäviötä johtimen reunoilla.
Litium-ioni-akkuvirran kerääjät: Kielekehitsaus ja sisäiset virranottokalvot, jotka vaativat säilyvyyden{0}}vakautta ennen aktiivisen materiaalin pinnoittamista.
Räätälöinti ja OEM-tarjonta
Mitat: Mukautetut raon leveydet 20–620 mm, kääritty 3 tuuman tai 6 tuuman hylsyille, joiden ulkohalkaisija on määritetty.
Pintakäsittely: Säädettävä passivointikalvon paksuus, joka on räätälöity tiettyjen myöhempien liimakemioiden mukaan.
Mekaaniset lämpötilat: Mukautettavat veto- ja venymäprofiilit (pehmeä, puoli{0}}kova, täys-kova), jotka on sovitettu meisto-, taivutus- tai etsauslinjoihin.
Pakkaus: Tyhjiö-suljetut anti-staattinen typpi-puhdistettu kokoonpano.
Pakkaus & Toimitus
Sisäpakkaus: ripustettu kosteus-sulkualumiinifoliopusseihin, jotka sisältävät silikageelikuivausainetta typpiatmosfäärissä.
Pehmustus: Ripustetut puiset laatikot, joissa on raskaat{0}}vaahtomuoviosat, jotka estävät ytimen murskaantumisen ja reunavauriot.
Dokumentaatio: Sisältää käyttöturvallisuustiedotteet (MSDS), analyysitodistuksen (CoA) ja RoHS/REACH-yhteensopivuusraportit.
Miksi CIVEN Metal
Pystysuuntainen integraatio: Valssauksen, hehkutuksen, passivoinnin ja tarkan leikkaamisen sisäinen-hallinta varmistaa erien-to{2}}yhtenäisyyden.
Hallittu metallurgia: Erittäin puhtaan{0}}katodikuparin suora hankinta mikroskooppisten inkluusioiden poistamiseksi, jotka häiritsevät kemiallista syövytystä.
Prosessin vakaus: Anti--hapetuskerroksen paksuuden automaattinen valvonta laminoinnin irtoamisen estämiseksi.
Globaali logistiikka: Vie toimitusketjun infrastruktuuri, joka palvelee piirilevyvalmistajia Pohjois-Amerikassa, Euroopassa ja Aasiassa.
