Käsitelty RA-kuparifolio



CIVEN Metalin käsitelty RA-kuparifolio yhdistää valssatun-hehkutetun kuparipohjan kontrolloituun pintakäsittelyyn sovelluksissa, joissa kuparin---tartunta, pinnan suojaus ja sähköinen suorituskyky ovat tärkeitä.

Valikoima sisältää yksi-puolikäsitellyt, kaksipuoleiset-käsitellyt, yksipuoleiset-karhennettu, hapettumisenesto-, korkea-kuoritus-lujuus ja korkeassa-lämpötilakäsitellyt RA-kuparikalvot. Nämä vaihtoehdot on suunniteltu joustaviin piireihin,{8}}korkeataajuiseen elektroniikkaan, autoelektroniikkaan ja muihin sovelluksiin, jotka edellyttävät hallittua kuparipintaa.

Tuotteen yleiskatsaus



Käsitelty RA-kuparifolio alkaa erittäin{0}}puhtaudesta valssatulla ja hehkutetulla kuparifoliolla. Tämän jälkeen käytetään hallittua pintakäsittelyä kuparipinnan modifioimiseksi myötävirtasovelluksen vaatimusten mukaisesti.

Käsittelemättömään RA-kuparikalvoon verrattuna käsitelty pinta voi tarjota lisätoimintoja, kuten paremman hartsin tarttuvuuden, hapettumissuojan ja hallitun pinnan karheuden.

Nykyinen tuotevalikoima sisältää:

• Korkeassa{0}}lämpötiloissa käsitelty RA-kuparifolio

• Hapettumisenesto{0}}RA-kuparifolio

• Vahva-kuoriutumis-RA-kuparifolio

• Yksipuolinen{0}}karhennettu RA-kuparikalvo

• Kaksi{0}}sivulla käsitelty RA-kuparifolio

• Yksipuoli{0}}käsitelty RA-kuparifolio

Pintakäsittelyvaihtoehdot

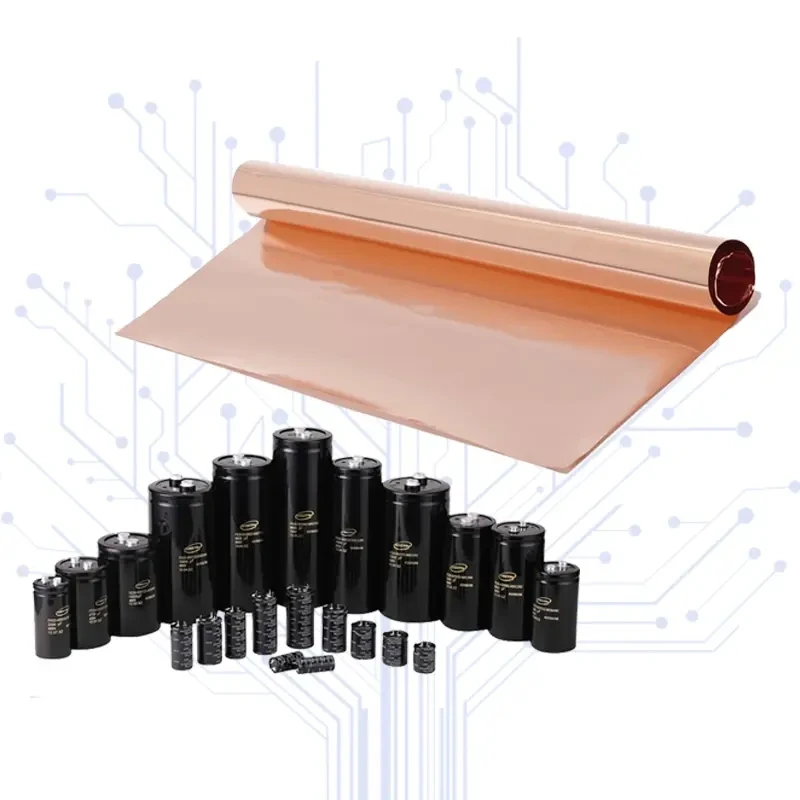

Yksipuolinen-puolikäsitelty RA-kuparifolio

Kalvon toinen puoli saa käsittelyn, kun taas toinen puoli pysyy suhteellisen sileänä. Tätä konfiguraatiota voidaan harkita, kun kuparikalvon molemmilta puolilta vaaditaan erilaisia ​​pintaominaisuuksia.

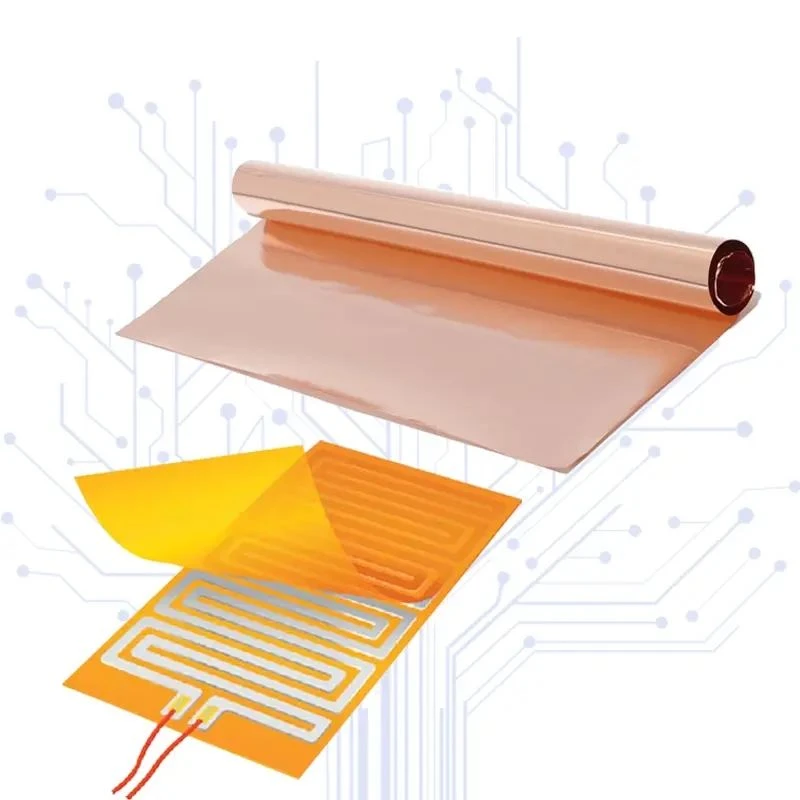

Kaksinkertainen-sivukäsitelty RA-kuparifolio

Molemmat pinnat on käsitelty sovelluksissa, joissa vaaditaan kuparin- ja-pintaa tai pintaominaisuuksia molemmilta puolilta.

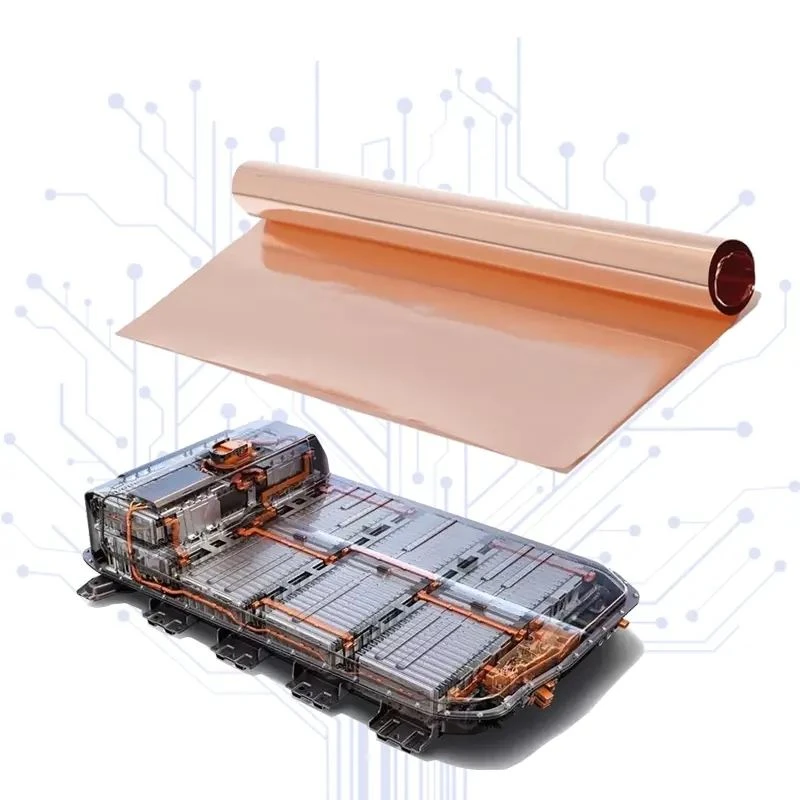

Yksipuolinen{0}}karhennettu RA-kuparifolio

Toisella puolella on mikro-karhennettu pinta hartsin ankkuroinnin parantamiseksi, kun taas vastakkainen puoli pidetään sileämpänä pintana sovelluksissa, joissa hallittu pintaprofiili on tärkeä.

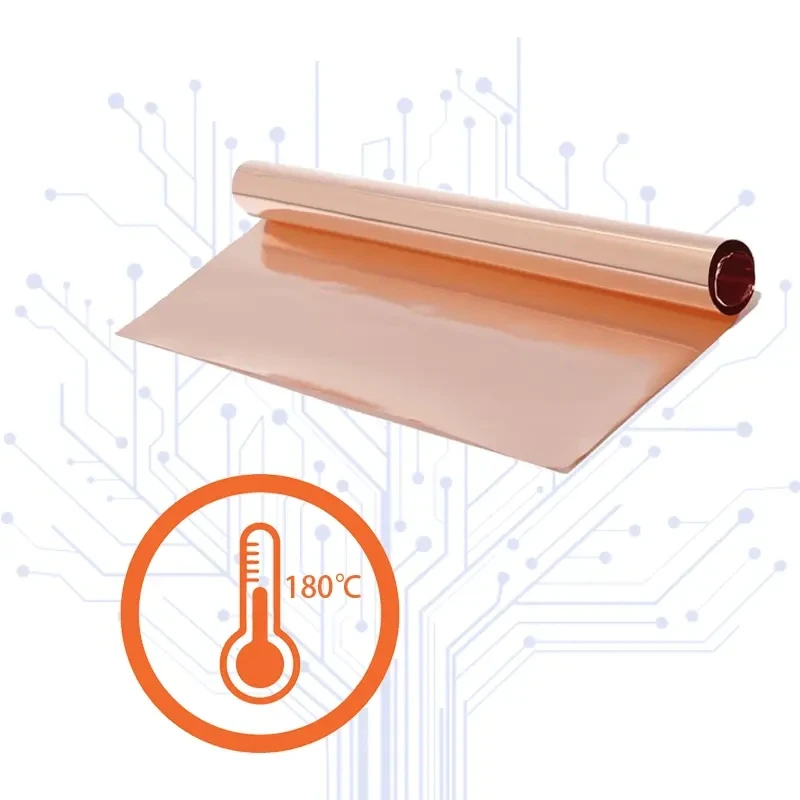

Anti-Hapettumisenestokäsitelty RA-kuparifolio

Hapettumisenestokäsittelyä käytetään kuparipinnan suojaamiseksi varastoinnin, käsittelyn ja myöhemmän käsittelyn aikana.

Korkean-kuorinnan-lujuus RA-kuparifolio

Tämä vaihtoehto on tarkoitettu sovelluksiin, joissa vahvempi sidos kuparikalvon ja dielektristen materiaalien välillä on tärkeä osa materiaalispesifikaatiota.

Korkeassa-lämpötiloissa käsitelty RA-kuparifolio

Tämä tuote on tarkoitettu elektronisiin substraattisovelluksiin, joissa pintakäsittelyn on kestettävä korkeampia-lämpötiloja.



Treated RA Copper Foil



Materiaali ja pintarakenne

Pohjamateriaali:Korkean-puhtauden happi-vapaa kupari, jonka kuparipitoisuus on suurempi tai yhtä suuri kuin 99,99 % nykyisten tuotespesifikaatioiden mukaan.

Käsitelty pinta koostuu toiminnallisista kerroksista, jotka on suunniteltu erilaisiin käsittelyvaatimuksiin:

Kiinnityskerros:Elektro-kuparipinnoitetut mikro{1}}kyhmyt hartsi lukitsemiseen.

Estekerros:Sinkki-nikkeliseoskerros kuparin kulkeutumisen hallintaan.

Passivointikerros:Orgaaninen tummumista estävä{0}}pinnoite pinnan suojaamiseen ennen jatkokäsittelyä.

Tarkka käsittelykokoonpano tulee valita dielektrisen materiaalin, liimausprosessin, lämpötilaolosuhteiden ja vaaditun pinnan suorituskyvyn mukaan.



Suorituskykyominaisuudet


Kuorinnan vahvuus

Käsitelty pinta on suunniteltu parantamaan kuparikalvon ja dielektristen materiaalien, kuten polyimidin, välistä sidosta.

Pinnan suojaus

Passivointi auttaa vähentämään kuparipinnan hapettumista varastoinnin aikana ja ennen laminointia tai muita jatkoprosesseja.

Hallittu pinnan karheus

Eri käsitellyt pinnat tarjoavat erilaisia ​​karheusprofiileja liimauksen ja{0}}korkeataajuisten sovellusten vaatimusten mukaan.

Joustavuus

Koska pohjamateriaali on valssattua ja hehkutettua kuparikalvoa, tuote säilyttää RA-kuparifolioon liittyvät joustavuusominaisuudet.



Tekniset tiedot

Parametri Vakioarvo/alue Testistandardi
Kuparin puhtaus Suurempi tai yhtä suuri kuin 99,99 % ICP{0}}OES
Tiheys 8,96 g/cm³ ASTM B170
Sähkönjohtavuus Suurempi tai yhtä suuri kuin 98 % IACS 20 asteessa Pyörrevirtamittari
Pinnan karheus, mattapuoli (Rz) 0.8–1.8 μm Konfokaalinen lasermikroskooppi
Pinnan karheus, kiiltävä puoli (Rz) 0.4–0.8 μm Konfokaalinen lasermikroskooppi
Kuoriutumislujuus PI-kalvolla Suurempi tai yhtä suuri kuin 1,2 N/mm IPC-TM-650 2.4.8



Saatavilla paksuus ja leveys

Paksuus Paksuustoleranssi Vakioleveys Leveystoleranssi
12 μm ±0.8 μm 100-620 mm ±0,2 mm
18 μm ±1.0 μm 100-620 mm ±0,2 mm
35 μm ±1.5 μm 100-620 mm ±0,3 mm
70 μm ±2.0 μm 100-620 mm ±0,3 mm



Pinta / lämpötila / mekaaniset ominaisuudet





Luonne Vetolujuus Pidentymä Tyypillinen sovellus
Pehmeä (O) 200-260 MPa suurempi tai yhtä suuri kuin 30 % Ultra-joustavat saranat ja dynaamiset alueet
Puoli{0}}kova (H2) 280-360 MPa Suurempi tai yhtä suuri kuin 15 % Jäykät{0}}joustavat siirtymäalueet
Täysi-kova (H) Suurempi tai yhtä suuri kuin 380 MPa suurempi tai yhtä suuri kuin 5 % Litteät jäljet ​​ja rakenneosat



Valmistus ja laadunvalvonta



1

Rullaa

Kuparialusta valmistetaan valvotulla valssauksella paksuuden ja jännityksen valvonnalla.

2

Hehkutus

Ohjattua-atmosfäärihehkutusta käytetään materiaalin rakenteen ja mekaanisten ominaisuuksien säätämiseen valssauksen jälkeen.

3

Pintakäsittely

Kuparikalvo läpäisee kontrolloituja käsittelyprosesseja vaaditun karheuden, tartunta- ja suojaavan pinnan ominaisuuksien kehittämiseksi.

4

Tarkastus

Laadunvalvonta kattaa mitta-, pinta-, sähkö- ja käsittelyyn liittyvät ominaisuudet. Nykyisessä tuotantokuvauksessa luetellaan myös neulanreikien havaitseminen, optinen pinnan tarkastus ja erätestaus kuoriutumislujuuden ja kemian suhteen.





Sovellukset

Joustavat painetut piirit

Käsiteltyä RA-kuparikalvoa voidaan käyttää FPC-sovelluksissa, joissa vaaditaan kupari---polyimidikiinnitystä, joustavuutta ja hallittuja pintaominaisuuksia.

Korkeataajuinen{0}}elektroniikka

Valittuja pintakokoonpanoja voidaan käyttää korkeataajuisissa{0}}sovelluksissa, joissa pinnan karheus ja johtimen suorituskyky on otettava huomioon yhdessä.

Autojen elektroniikka

Käsiteltyä RA-kuparikalvoa voidaan levittää joustaviin elektronisiin piireihin ja muihin autojen elektronisiin komponentteihin, jotka vaativat hallittuja pintaominaisuuksia.

Lääketieteellinen elektroniikka

Materiaalia voidaan harkita joustaviin elektronisiin ja{0}}signaalia kuljettaviin sovelluksiin lääkinnällisissä laitteissa, joissa vaaditut kupari- ja pintaominaisuudet vastaavat sovellusta.

RTF Reverse Treated ED Copper Foil



Räätälöinti ja leikkaus



CIVEN Metal voi keskustella räätälöidyistä käsitellyistä RA-kuparifoliokokoonpanoista asiakkaan sovelluksen ja loppuprosessin mukaan.

Kun pyydät tarjousta, ilmoita:

• Vaadittu paksuus

• Leveys

• Kuparilaatua

• Luonne

• Yksipuolinen- tai kaksipuolinen-hoito

• Vaadittu pinnan karheus

• Kohdista dielektrinen tai liimamateriaali

• Sovellus

• Myötävirran laminointi- tai liimausprosessi

• Arvioitu määrä

Sydänkoot 76 mm (3 tuumaa) ja 152 mm (6 tuumaa) on lueteltu nykyisissä tuotetiedoissa.



Pakkaus ja toimitus



Kalvo on pakattu suojaamaan käsiteltyä pintaa, reunoja ja rullan ydintä kuljetuksen aikana.

Pakkaus- ja toimitusvaatimukset voidaan vahvistaa rullakokoonpanon, määränpään ja tilausvaatimusten mukaan.

Räätälöityjä mitta-, pintakäsittely- tai leikkausvaatimuksia varten tuotanto- ja toimitusaikataulut tulee vahvistaa ennen tilauksen tekemistä.



Laatu ja tekninen dokumentaatio



CIVEN Metal toteaa, että käsitelty RA-kuparifolio voidaan toimittaa Mill Test Certificateilla, jotka sisältävät tuotekohtaisia ​​materiaaleja ja suorituskykytietoja.

Asiakkaille, jotka validoivat uutta kalvoa tuotantoprosessissaan, näytevaatimuksista voidaan keskustella tavoitepaksuuden, pintakäsittelyn, alustan ja käyttökohteen perusteella.



FAQ



K: Mikä on käsitelty RA-kuparifolio?

V: Käsitelty RA-kuparifolio on valssattu-hehkutettu kuparifolio lisäpintakäsittelyllä. Käsittely voi muuttaa pinnan karheutta, sidosominaisuuksia ja hapettumiskestävyyttä myöhemmän sovelluksen mukaan.

K: Mikä on RA-kuparikalvon käsittelyn tarkoitus?

V: Päätarkoituksena on tarjota pintaominaisuuksia, joita ei ole saatavilla käsittelemättömästä kuparifoliosta, kuten parempi hartsin tarttuvuus, hallittu karheus tai tehostettu pinnan suojaus.

K: Onko käsiteltyä RA-kuparikalvoa saatavilla yhdellä tai molemmilla puolilla?

V: Kyllä. Nykyinen tuotevalikoima sisältää yksipuolisesti-käsitellyn ja kaksipuoleisen-käsitellyn RA-kuparifolion sekä yhdeltä-sivulta karhennettuja vaihtoehtoja.

K: Mihin materiaaleihin käsitelty RA-kuparifolio voidaan liimata?

V: Nykyiset tuotetiedot koskevat erityisesti polyimidi (PI) substraatteja. Muut liima- tai dielektriset järjestelmät tulee ilmoittaa tarjousta pyydettäessä, jotta pintakäsittely voidaan arvioida aiottua liimausprosessia varten.

K: Mitä paksuuksia on saatavilla?

V: Nykyiset tekniset tiedot sisältävät 12 μm, 18 μm, 35 μm ja 70 μm vaihtoehdot, joiden leveys on 100 - 620 mm.

K: Mitä tietoja minun tulee antaa, kun pyydän tarjousta?

V: Anna vaadittu paksuus, leveys, lämpö, ​​pintakäsittely, kohdealusta tai liima, levitys, loppuprosessi ja arvioitu määrä.
